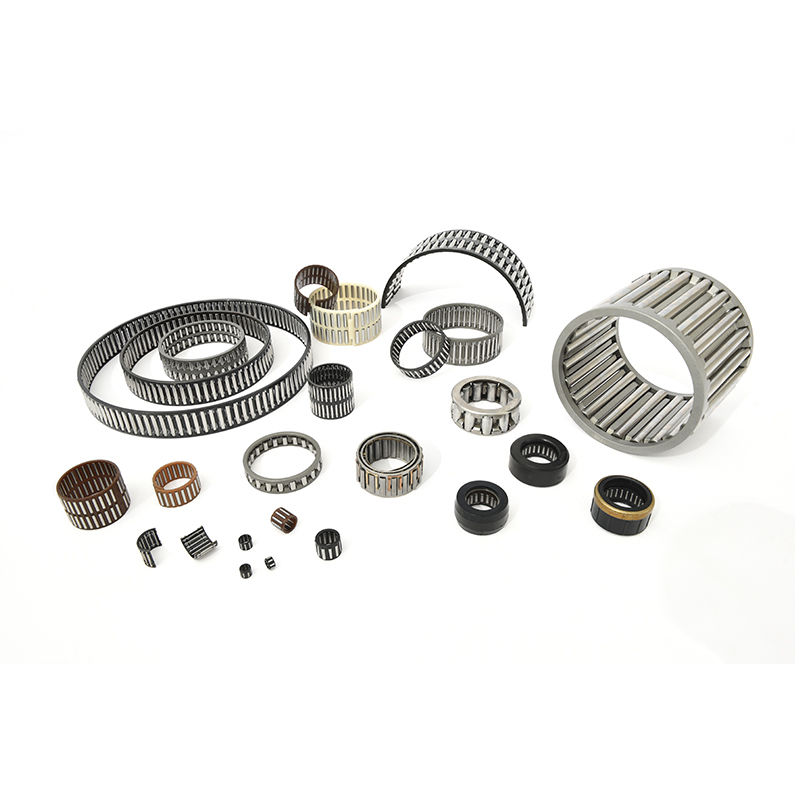

Radial iğne yuvarlakları ve kafeseli bileşikler, iğne yuvarlakları için hem iç hem de dış tutma sağlayan çelik bir kafese sahiptir.Tasarımlar, iğneli rulo rulmanlarının doğuştan yüksek yük oranlarına uygun maksimum kafese dayanıklılık sağlar.. İğne yuvarlatıcılarının kafes çubukları tarafından doğru bir şekilde yönlendirilmesi, yüksek hızlarda çalışmaya olanak sağlar. İğne yuvarlatıcı ve kafes montajları bir ya da iki sıra iğne yuvarlatıcıya sahiptir.
Ayrıca, kalıplanmış, tek parça camla güçlendirilmiş mühendislik polimer kafesleri kullanan metrik seri iğne rulo ve kafes montajları da vardır.Bunlar uzun süre 120°C'ye kadar sıcaklıklarda iyi çalışırBununla birlikte, bu bileşikler katkı maddeleri içeren yağlarla yağlandığında dikkat edilmelidir, çünkü çalışma sıcaklığı 120°C'yi geçirse kullanım ömrü azalır.Bu kadar yüksek sıcaklıklarda.Yağ zamanla bozulabilir ve yağ değişimi aralıklarının gözlenmesi önerilir.
Materyal olarak yüksek karbonlu kromlu çelik kullanan iğne silindirleri, çap ve yuvarlaklık için gerekli toleranslara ulaşmak için sertleştirildikten, cilalandıktan ve öğütüldükten sonra.
Metrik Radyal İğne Rol ve Kafes Montajlarının Tipleri
TN |
Güçlendirilmiş mühendislik polimerinden kalıplı kafes
|
ZW |
Çift sıra
|
TNZW |
Güçlendirilmiş mühendislik yapımı polimer çift sıra kalıplı kafes
|
H |
sertleştirilmiş çelik kafes
|
F |
makineli kafes
|
FH |
İşlenmiş kafes, kafes sertleştirilmiş
|
FV |
İşlenmiş kafes, sertleştirilmiş ve sertleştirilmiş
|
1Boyut doğruluğu
Rulo sıralama grubu
Metrik tip iğne yuvarlakları ve kafese sahip takımlar, çapları gruplara ayrılmış yuvarlaklarla birlikte tedarik edilir.Tablo 1'de gösterilmiştir. Bu, ISO3096 standardında belirtilen G2 sınıfına uyguntur..Bir partiden gelen iğneli yuvarlak ve kafeseli takımlar, normalde grup sınırları 0.000 ila 0.002mm arasında olan yuvarlaklar içerir.00008 ve -0.005 ila -0.007 mm ((-0.0002 ila -0.0003 inç).
Grup toleransı | İşaretleme ölçümü | |
mm İçeri gel. |
mm İçeri gel. |
|
0.000 0.0000 |
- 0 oldu.002 - 0 oldu.00008 |
P0M2 |
- 0 oldu.001 - 0 oldu.00004 |
- 0 oldu.003 - 0 oldu.00012 |
M1M3 |
- 0 oldu.002 - 0 oldu.00008 |
- 0 oldu.004 - 0 oldu.0002 |
M2M4 |
- 0 oldu.003 - 0 oldu.00012 |
- 0 oldu.005 - 0 oldu.0002 |
M3M5 |
- 0 oldu.004 - 0 oldu.0002 |
- 0 oldu.006 - 0 oldu.0002 |
M4M6 |
- 0 oldu.005 - 0 oldu.0002 |
- 0 oldu.007 - 0 oldu.0003 |
M5M7 |
- 0 oldu.006 - 0 oldu.0002 |
- 0 oldu.008 - 0 oldu.0003 |
M6M8 |
- 0 oldu.007 - 0 oldu.0003 |
- 0 oldu.009 - 0 oldu.0004 |
M7M9 |
- 0 oldu.008 - 0 oldu.0003 |
- 0 oldu.010 - 0 oldu.0004 |
M8M10 |
- 0 oldu.009 - 0 oldu.0004 |
- 0 oldu.011 - 0 oldu.0004 |
M9M11 |
2"Yüklenen Boyutlar"
Çıkış yollarının tasarımı
Radyal iğne ruloları ve kafese sahip bileşikler, dış yol olarak ev deliğini ve iç yol olarak şaftı kullanır.Konut deliği ve şaftın sıvı yolları doğru geometrik ve metalürjik özelliklere sahip olmalıdır..Ev, yük altında yeterli yuvarlaklığı ve yürüme boşluğunu korumak için yeterli çaplı olmalıdır.Montajlı bir montajın radyal boşluğunun hassasiyetinin tek sınırı, kullanıcının iç ve dış yollarda yakın toleransları tutma yeteneğidir.. The suggested shaft tolerances listed in Table 2 are based on housing bore tolerance G6 and apply to metric series radial needle roller and cage assemblies with needle rollers of group limits between P0M2 and M5M7.
G6'ya kadar işlenmiş koruma delikleri için önerilen akım toleransı
Çapa nominal çapı mm | ≤ 80 | > 80 |
Radyal açıklık | Çapa toleransı | |
Normalden daha küçük | j5 | h5 |
Normal. | h5 | g5 |
Normalden daha büyük | g6 | f6 |
3Aksyal yönlendirme gereksinimleri
Radial iğne yuvası ve kafese ait montaj omuzlar veya diğer uygun araçlarla eksenel olarak yönlendirilmelidir.Son kılavuz yüzeyleri aşınmayı en aza indirgenmek için sertleştirilmeli ve montajın sonunun kilitlenmesini önlemek için yeterli eksen boşluğu sağlamalıdır.Uzunluk toleransı H11 önerilir.
Eğer uç yönlendirmesi bir ucunda bir koruma omzundan ve diğer ucunda bir çubuk omzundan sağlanırsa, çubuk iğne silindirinin ve kafes montajının sonunun kilitlenmesini önlemek için eksenel olarak konumlandırılmalıdır.Ev ve şaft omuz yükseklikleri uygun eksenel rehberlik sağlamak için iğne rulo çapının yüzde 70 ila yüzde 90 olması gerekir.
4Yağlama.
Yağ, çoğu uygulama için tercih edilen kayganlaştırıcıdır. Yüksek hızları içeren kritik uygulamalarda, bol yağ akışı sağlanmalıdır.Toplantılar yüksek merkezkaç kuvvetlerine maruz kaldığında - örneğin gezegen dişlilerinde, ya da inersi kuvvetleri, bağlantı çubuğunun küçük ucunda olduğu gibi, kafese ve yol yönlendirme yüzeyi arasındaki temas basıncı kritik hale gelir.İzin verilen temas basıncı, indüklenmiş kuvvetin bir kombinasyonuna ve kafese ve yarış yolu arasındaki göreceli hız ve yağ akış hızına bağlıdır..
5Özel tasarımlar.
Özel boyutlara veya konfigürasyonlara göre üretilen radyal iğne yuvarlakları ve kafesleri - örneğin tek parçalı bir çarkı etrafında monte etmek için bölünmüş olanlar - özel sipariş üzerine mevcut olabilir.Hayatı artırmak için özel kaplı veya kaplanmış kafeslerSınırlı yağlama ve yüksek indüklenmiş kuvvetler koşullarında da kullanılabilir.
