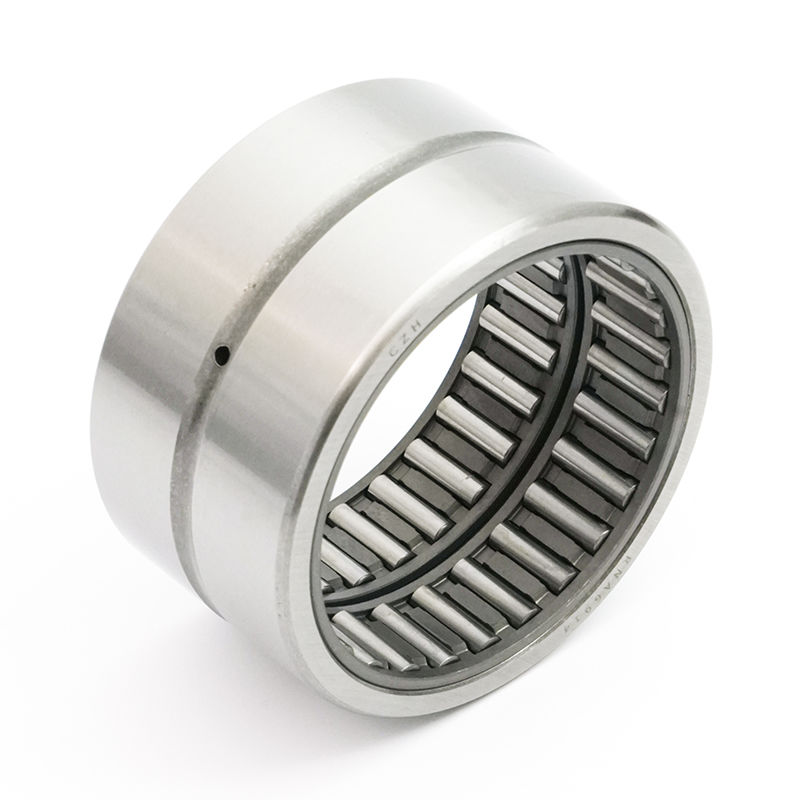

RNA Tipi Ağır Görevli İğneli Rol rulmanları
NA69 RNA69 tipi ağır kullanımlı iğneli rulo rulmanlarıYüksek statik ve dinamik yük kapasitesine ve aşırı yüklenmeye, şoklara ve titreşimlere dayanabilme yeteneğine yol açan, içi sertleştirilmiş bir dış halkalara sahiptir.Özellikle salınım hareketi içeren işlemler için uygundurlar, ancak iyi hizalama gerektiğinde yüksek hız koşullarını da kabul edebilirler.Bu daha kolay bir şekilde konveks bir iç halka yol kullanılarak elde edilebilir (R6 takma ile iç halkalar).İğnelerin dış halka içinde tutulması, montaj sırasında rulmanın kolayca monte edilmesini sağlar.
Doğrudan rulmanın iç halkası olarak kullanılan şaft dergisi, yeterli sertliğe ve tatmin edici yüzey finişine sahip olmalıdır.58-64 sertliği ile rulman için tam yük kapasitesini sağlayacaktır.Daha düşük sertlik rakamları, boyut tablosunda gösterildiği gibi, hem statik hem de dinamik kapasitede bir azalmaya neden olacaktır.bir konveks iç halka yarış yolu öğütme ile şaft dergi pozisyonunda doğrudan işlenebilir, konkav bir profilli ve elmasla ıslatılmış öğütme tekerleğini eğimli bir şekilde kullanır. 1000'de 1 yanlış hizalama imkanı için hesaplanan konveks bir iç halka yol, taşıma yük kapasitesini etkilemez.Daha büyük bir yan çizgi için daha büyük bir konveks yarıçap gereklidir, ancak bu etkili taşıma yük kapasitesini azaltacaktır.
METRİK SERYELER
• Kullanılabilirliği kontrol edin.
Yükleme Adlandırma |
Kütle (g) |
Yükleme Adlandırma |
Kütle (g) |
Sınır Boyutları ((mm) | Değişime izin ver (s) |
Temel yük değerlendirmesi ((kN) | Hız Sınırı (rpm) |
|||||
d | Fw | D | C | rmin | Dinamik | Statik | ||||||
NA4822 | 1110 | RNA4822 | 670 | 110 | 120 | 140 | 30 | 1 | 0.8 | 74.8 | 168 | 2640 |
NA4824 | 1170 | RNA4824 | 730 | 120 | 130 | 150 | 30 | 1 | 0.8 | 79.6 | 186.4 | 2480 |
NA4826 | 1820 | RNA4826 | 950 | 130 | 145 | 170 | 35 | 1.1 | 1 | 94.4 | 244 | 2240 |
NA4828 | 1600 | RNA4828 | 1020 | 140 | 155 | 175 | 35 | 1.1 | 1 | 96.8 | 252 | 2080 |
NA4830 | 2720 | RNA4830 | 1600 | 150 | 165 | 190 | 40 | 1.1 | 1.5 | 121.6 | 312 | 1920 |
NA4832 | 2900 | RNA4832 | 1700 | 160 | 175 | 200 | 40 | 1.1 | 1.5 | 128 | 340 | 1840 |
NA4834 | 3990 | RNA4834 | 2540 | 170 | 185 | 215 | 45 | 1.1 | 1.5 | 148 | 396 | 1760 |
NA4836 | 4190 | RNA4836 | 2680 | 180 | 195 | 225 | 45 | 1.1 | 1.5 | 156 | 432 | 1680 |
NA4838 | 5620 | RNA4838 | 3210 | 190 | 210 | 240 | 50 | 1.5 | 1.5 | 181.6 | 544 | 1520 |
NA4840 | 5840 | RNA4840 | 3350 | 200 | 220 | 250 | 50 | 1.5 | 1.5 | 184.8 | 564 | 1440 |
NA4844 | 6370 | RNA4844 | 3620 | 220 | 240 | 270 | 50 | 1.5 | 1.5 | 193.6 | 616 | 1360 |
(NA4848) | 10000 | (RNA4848) | 5400 | 240 | 265 | 300 | 60 | 2 | 2 | 288 | 864 | 1200 |
(NA4852) | 10800 | (RNA4852) | 5800 | 260 | 285 | 320 | 60 | 2 | 2 | 300 | 928 | 1120 |
(NA4856) | 15500 | (RNA4856) | 9300 | 280 | 305 | 350 | 69 | 2 | 2.5 | 364 | 1040 | 1040 |
(NA4860) | 22000 | (RNA4860) | 12700 | 300 | 330 | 380 | 80 | 2.1 | 2 | 500 | 1416 | 960 |
(NA4864) | 23200 | (RNA4864) | 13400 | 320 | 350 | 400 | 80 | 2.1 | 2 | 512 | 1480 | 880 |
(NA4868) | 24100 | (RNA4868) | 14000 | 340 | 370 | 420 | 80 | 2.1 | 2 | 524 | 1552 | 880 |
(NA4872) | 25700 | (RNA4872) | 14800 | 360 | 390 | 440 | 80 | 2.1 | 2 | 532 | 1616 | 800 |
(NA4876) | 44500 | (RNA4876) | 26000 | 380 | 415 | 480 | 100 | 2.1 | 2 | 800 | 2272 | 760 |
